Introdução
As bombas helicoidais Geremia HF, HX e HS estão presentes em diferentes segmentos industriais, reconhecidas pela robustez construtiva e pelo desempenho confiável em fluidos de variadas viscosidades.
Afinal, a nomenclatura das bombas Geremia HF, HX e HS, por sua vez, segue uma lógica clara, que combina número de estágios, série e tamanho hidráulico.
Além disso, entender essa estrutura é essencial, pois permite identificar corretamente o modelo, solicitar sobressalentes compatíveis e planejar manutenção preventiva.
Neste artigo, você vai compreender como decifrar o código e aplicar adequadamente a nomenclatura das bombas Geremia HF, HX e HS durante o processo de identificação e reposição de componentes.
Estrutura geral do código e nomenclatura das bombas Geremia HF, HX e HS
A nomenclatura das bombas Geremia HF, HX e HS segue uma lógica simples e direta, de forma que facilita a identificação em campo e o cruzamento de informações com o catálogo técnico.
O código é formado por três elementos principais, apresentados na seguinte sequência:
(Número de estágios) + (Série) + (Número do modelo)
Por exemplo:
2HF40
Nesse formato:
- 2 indica o número de estágios, que representa quantos conjuntos rotor–estator compõem o corpo da bomba.
- HF identifica a série construtiva, relacionada ao tipo de projeto e à aplicação.
- 40 mostra o tamanho hidráulico, definido pelo diâmetro do rotor e pela faixa de vazão correspondente.
Assim, cada parte do código fornece um dado essencial para a manutenção, reposição de sobressalentes e verificação de compatibilidade com o conjunto. Dessa forma, a leitura correta dessa sequência evita erros de identificação e agiliza o atendimento técnico.
1. Número de estágios
O número de estágios é o primeiro elemento da nomenclatura e indica quantos conjuntos rotor–estator compõem o corpo da bomba. Cada estágio adicional aumenta a pressão desenvolvida, mantendo a mesma vazão volumétrica.
Nas bombas Geremia, essa característica é representada por números como 1, 2, 4 ou 8, conforme a série e o tamanho do equipamento.
- As séries HF utilizam combinações de 1:1, 2:2, 4:4 e 8:8 estágios.
- Já que as séries HX e HS apresentam 1:1, 2:2, 3:3 e 4:4 estágios.
Na prática, quanto maior o número de estágios, maior é a capacidade da bomba de vencer colunas de pressão e trabalhar em processos mais exigentes. Por isso, essa relação é essencial para dimensionar corretamente o rotor e o estator e garantir o desempenho hidráulico adequado.
Na imagem abaixo, a área em amarelo representa a seção transversal por onde o fluido se desloca dentro do conjunto rotor–estator. Essa área varia conforme o número de estágios e a geometria escolhida, de modo que influencia diretamente a vazão e a eficiência volumétrica da bomba.
Durante o processo de identificação, o número de estágios é uma das informações mais importantes para o cálculo da pressão de projeto e para a seleção correta dos componentes internos.
2. Série construtiva (HF, HX e HS)
A sequência de letras que aparece após o número de estágios identifica a série construtiva da bomba, ou seja, o tipo de projeto e a forma de alimentação do produto. No caso das bombas Geremia, as séries HF, HX e HS seguem a mesma base de funcionamento, mas variam quanto à carcaça e à aplicação específica.
A seguir, as principais características de cada uma:
| Série | Descrição técnica | Aplicação típica |
|---|---|---|
| HF | Linha industrial padrão, com ampla faixa de tamanhos e estágios. Construção robusta e modular, adaptável a diferentes condições de operação. | Processos gerais, efluentes, lodos, produtos pastosos e fluidos de média viscosidade. |
| HX | Versão otimizada com variação geométrica voltada a maior vazão por estágio e menor pressão diferencial. | Transferências contínuas de produtos de baixa viscosidade, aplicações de enchimento e recirculação. |
| HS | Modelo especial com funil e rosca alimentadora integrada, projetado para produtos que não escoam livremente. | Bombeamento de materiais densos, pastosos, fibrosos ou com tendência à formação de ponte. |
Apesar das diferenças construtivas, todas as séries compartilham o mesmo princípio de deslocamento progressivo, no qual o fluido é transportado de forma contínua pelas cavidades criadas entre o rotor e o estator.
Da mesma forma, as séries WHT/F, WHT/I e WHS mantêm equivalência direta com essas configurações, representando versões evoluídas com carcaças otimizadas e melhorias no desempenho hidráulico.
3. Tamanho do modelo
O número final do código, como 40, 60 ou 100, indica o tamanho hidráulico da bomba, determinado pelo diâmetro do rotor em milímetros.
Essa medida define a faixa de vazão e a capacidade volumétrica do equipamento, orientando também a escolha dos componentes internos correspondentes.
Os tamanhos disponíveis variam conforme a série:
- HF: 15, 20, 30, 40, 50, 60, 70, 80, 100, 100/2, 113, 120/2 e 150.
- HX e HS: 24, 32, 40, 45, 53, 65, 76, 90, 114, 131, 148 e 200.
Assim, esses números representam o diâmetro nominal do rotor, servindo como referência direta para identificar o grupo dimensional da bomba e determinar o conjunto correto de rotor e estator durante manutenção ou reposição de peças.
Além disso, conhecer o tamanho do modelo facilita o cruzamento das informações da plaqueta com o banco técnico da FOX, bem como evita divergências entre versões de mesmo porte hidráulico.
4. Geometria do conjunto rotor–estator

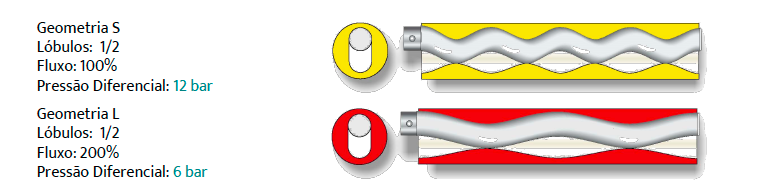

A geometria define o formato das cavidades internas entre o rotor e o estator, determinando a relação entre vazão e pressão por estágio. Nas bombas Geremia, a letra do código identifica a configuração, geralmente S ou L.
- Geometria S (amarelo): passo curto, 1/2 lóbulos, fluxo de referência (100%) e pressão diferencial de até 12 bar.
- Geometria L (vermelho): passo longo, 1/2 lóbulos, fluxo ampliado (200%) e pressão diferencial de até 6 bar.
Desse modo, essa diferença geométrica influencia diretamente o desempenho hidráulico: a geometria S gera maior pressão por estágio, enquanto a L favorece maior vazão e operação mais suave.
A escolha deve sempre considerar o tipo de fluido e a aplicação da bomba, a fim de garantir equilíbrio entre desempenho e durabilidade dos componentes.
Aplicação prática na rotina
Durante o processo de manutenção ou de compra de sobressalentes, é fundamental reunir todas as informações que compõem o código da bomba Geremia. Além da plaqueta de identificação, devem ser verificados o número de estágios, o tamanho do modelo, a geometria e as condições de operação, como fluido bombeado, temperatura e presença de sólidos.
Esses dados permitem confirmar o modelo exato e selecionar os materiais mais adequados para rotor, estator e articulação. Dessa maneira, a equipe técnica realiza o atendimento com mais precisão e monta o conjunto com total segurança e compatibilidade.
Nos casos em que a plaqueta está ilegível ou ausente, o envio de fotos do rotor, do estator e da bomba completa acelera o processo de identificação. Com base nessas informações, a equipe técnica da FOX realiza o cruzamento com o banco de dados multimarcas e identifica o modelo correspondente de forma confiável.
Disponibilidade e suporte técnico
Para garantir o suporte durante todo o ciclo de operação, a FOX fabrica e fornece sobressalentes compatíveis plug and play para bombas helicoidais multimarcas, incluindo as séries Geremia HF, HX e HS, além das versões equivalentes WHT/F, WHT/I e WHS.
Produz estatores, rotores, articulações e selos mecânicos, além de executar serviços completos de manutenção, restauração e retrofit, abrangendo também revisão de motoredutores.
As peças da FOX são totalmente intercambiáveis, compatíveis em sistema plug and play com todas as principais marcas de bombas helicoidais: NM e NE, Geremia, Hellibombas, Imbil, Roleflex e Valge. Todas as marcas citadas são de propriedade de seus respectivos fabricantes. A FOX não é fabricante das marcas citadas nem possui qualquer vínculo com as mesmas.
Além disso, com unidade fabril em São Leopoldo (RS) e centro de distribuição em Itápolis (SP), a FOX assegura reposição imediata, fornecimento ágil e suporte técnico direto às equipes de manutenção.
Concluindo a leitura das bombas Geremia HF, HX e HS
Em resumo, compreender a nomenclatura das bombas Geremia HF, HX e HS é fundamental para interpretar cada elemento do código e identificar o conjunto rotor–estator de forma segura.
Por isso, ao aplicar esse conhecimento, o técnico reduz erros de especificação e garante a compatibilidade das peças com o equipamento em uso.
A FOX é parceira nesse processo. Com fabricação própria, estoque multimarcas e atendimento técnico especializado, garante reposição imediata e acompanhamento próximo em todas as etapas de manutenção.
Envie o código completo da sua bomba Geremia para a FOX e receba sobressalentes compatíveis com envio imediato a partir de Itápolis (SP).
