Introdução
As falhas em rotor e estator estão entre as principais causas de perda de desempenho em bombas helicoidais. Além disso, quando qualquer um desses componentes sofre desgaste mecânico, ataque químico ou deformação, a bomba perde rendimento e aumenta o risco de parada não programada. Sendo assim, compreender como surgem as falhas em rotor e estator e quais sinais aparecem nas peças se torna fundamental para evitar reincidências e preservar a confiabilidade do processo.
A seguir, estão listados os modos de falha mais comuns, suas causas e as evidências observadas em campo.
Falhas Comuns e Falhas em rotor e estator: desgaste mecânico Causas

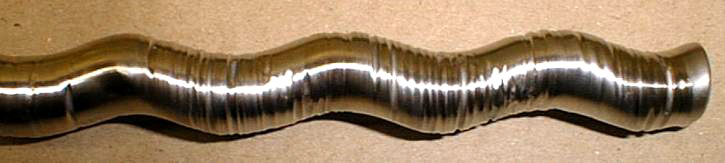

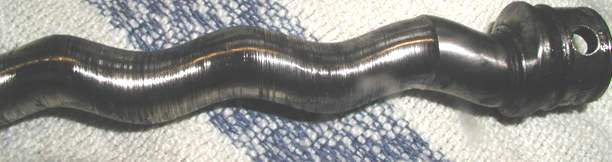

Desgaste mecânico em rotor por abrasão
O desgaste abrasivo surge quando o fluido bombeado contém partículas metálicas ou minerais capazes de remover material das cristas helicoidais. Assim, a superfície do rotor perde uniformidade e o rendimento volumétrico cai progressivamente.
Causa direta: partículas sólidas (óxidos metálicos, pigmentos, cargas de moagem).
Consequência: abrasão acelerada, marcas longitudinais e perda de geometria helicoidal.

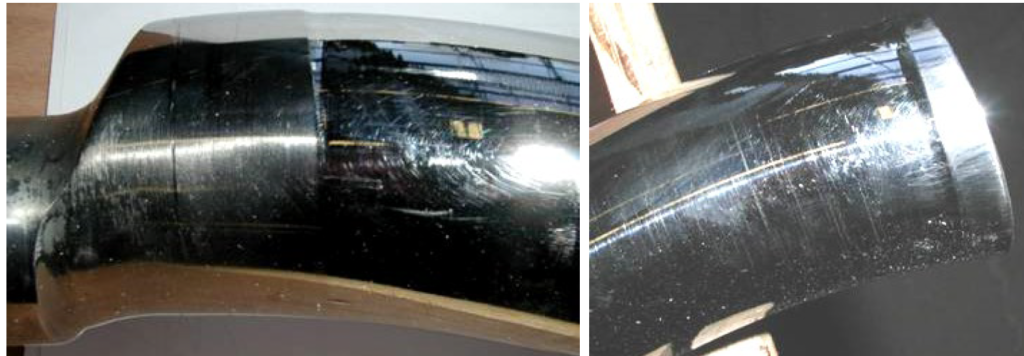

Desgaste por interferência excessiva entre rotor e estator
Quando o estator sofre ataque químico, sua estrutura interna se expande. Dessa forma, a vedação das câmeras deixa de ser uniforme e o rotor passa a operar com atrito muito acima do previsto. Consequentemente, o torque aumenta, o elastômero superaquece e o rotor exibe marcas profundas de fricção. Nesses casos, as falhas em rotor e estator aparecem em ciclos curtos, com perda de eficiência e aumento do consumo de energia.
Causa direta: estator degradado por CIP agressivo.
Consequência: esforço mecânico elevado, perda de eficiência e risco de travamento.
Falhas em rotor: operação inadequada

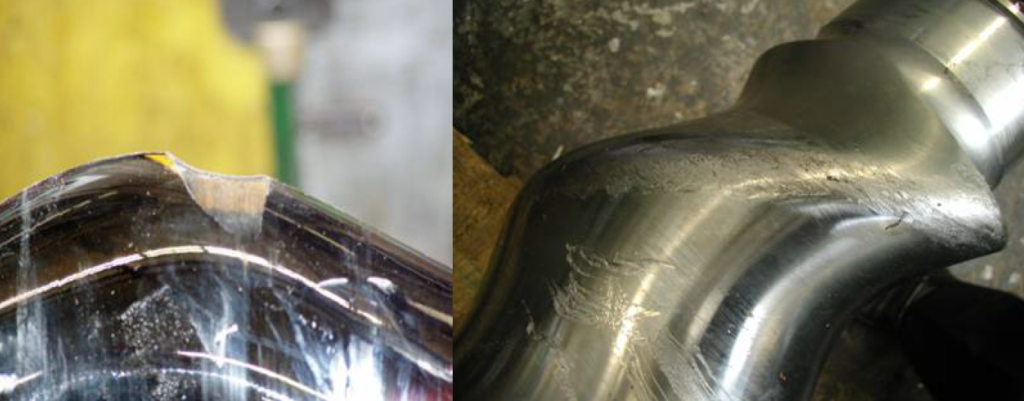

Danos no rotor causados por corpo estranho
Corpos estranhos como parafusos, porcas, partículas de metal ou fragmentos de vedação entram na bomba por falha de filtragem ou contaminação do processo. Assim que ocorrem os impactos, a superfície do rotor sofre arrancamentos pontuais de material. O dano interrompe a geometria helicoidal e compromete a vedação das câmaras, reduzindo eficiência volumétrica e aumentando vibração. Como resultado, essas falhas em rotor e estator tornam-se progressivas e afetam toda a estabilidade do conjunto.
Causa direta: impacto mecânico de sólidos duros.
Consequência: remoção localizada de material, riscos profundos e perda de vedação interna.
Rotor danificado por trabalho a seco
O trabalho a seco é um dos modos de falha mais agressivos porque elimina o filme de produto responsável por lubrificar o contato rotor–estator. Assim, o elastômero aquece rapidamente e adere ao rotor, produzindo marcas de abrasão e queima. Logo depois, a superfície metálica perde acabamento e a bomba perde torque imediatamente.
Causa direta: operação sem alimentação de fluido.
Consequência: desgaste severo, marcas de queima e destruição da vedação volumétrica.

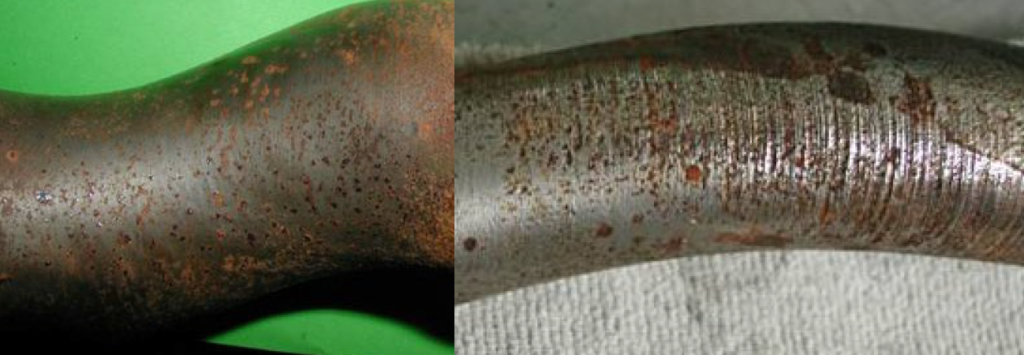

Corrosão química no rotor
A corrosão ocorre quando o fluido bombeado possui pH inadequado ou compostos capazes de atacar o aço inox. Inicialmente, surgem pontos de corrosão (pitting). Posteriormente, a superfície metálica começa a perder massa, comprometendo o perfil helicoidal e a distribuição de carga no estator. Em casos severos, essas falhas em rotor e estator provocam erosão profunda e perda de interferência funcional com o elastômero.
Causa direta: produto com baixíssimo pH ou agentes corrosivos.
Consequência: pitting, erosão e desgaste acelerado por abrasão secundária.
Falhas em estator: ataque químico e deformação

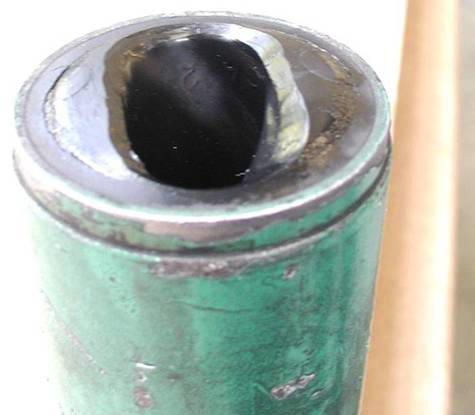

Inchamento do estator por ataque químico
O elastômero absorve parte do fluido bombeado e expande sua estrutura interna. Assim, a interferência aumenta mesmo sem alteração no rotor. Ao mesmo tempo, o estator perde elasticidade e passa a gerar calor por deformação excessiva.
Causa direta: incompatibilidade química entre elastômero e fluido.
Consequência: aumento de torque, deformação do perfil e desgaste acelerado do rotor.

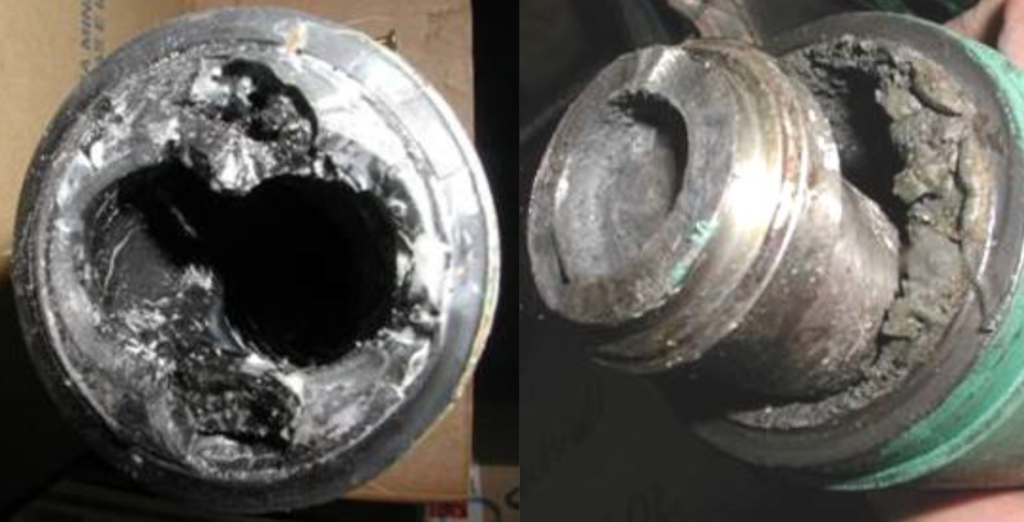

Decomposição severa do elastômero (EPBPF® / Viton)
Alguns solventes, amaciantes e soluções quentes enfraquecem o elastômero. O material começa a se decompor e se soltar da parede interna do estator. Com isso, o rotor passa a arrastar esses fragmentos, obstruindo a cavidade e podendo causar travamento.
Causa direta: ação química intensa, especialmente em altas temperaturas.
Consequência: perda estrutural completa, obstrução e danos à cabeça do rotor.

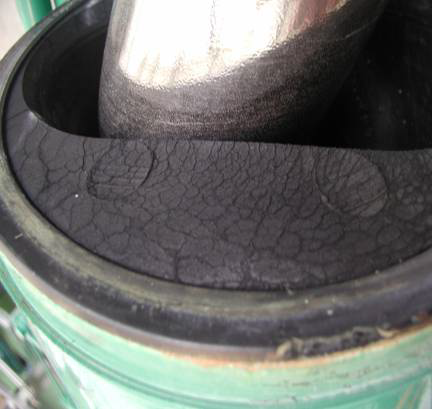

Endurecimento e rachaduras no estator
Quando o elastômero perde seus plastificantes por ação química ou térmica, ele se torna rígido e quebradiço. Com o tempo, surgem rachaduras longitudinais que impedem o estator de acompanhar a excêntricidade do rotor, aumentando a probabilidade de reincidência das falhas em rotor e estator em ambientes severos.
Causa direta: ataque químico moderado e progressivo.
Consequência: perda de elasticidade, fissuras e instabilidade de vedação.

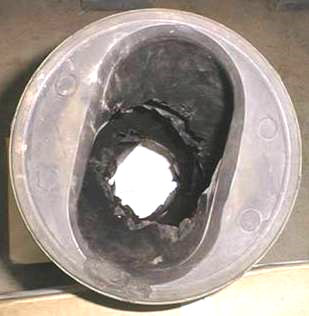

Amolecimento do elastômero e colapso interno
O fluido bombeado pode atuar como solvente, amolecendo excessivamente o elastômero. Dessa maneira, a rotação excêntrica do rotor destrói a parede interna da cavidade, arrancando pedaços do material.
Causa direta: diluição do elastômero por solventes.
Consequência: cavidades, perda de interferência e colapso da vedação.

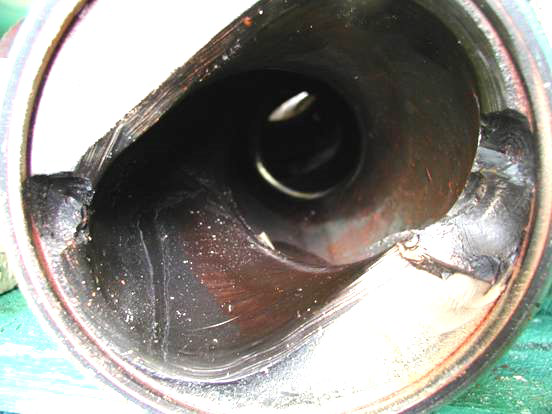

Ruptura do estator por pressão traseira elevada
Quando a pressão na linha de descarga supera o limite permitido, o estator é comprimido no sentido contrário ao fluxo. Essa força empurra o elastômero para trás e gera tensões acima da sua resistência, o que leva à ruptura, normalmente no lado da pressão.
Causa direta: contrapressão superior ao limite operacional.
Consequência: rasgo do elastômero, extrusão e perda total de vedação.
A importância das informações corretas para o diagnóstico
A análise adequada das falhas em rotor e estator depende diretamente da qualidade das informações repassadas pela operação e pela equipe de manutenção. Quando dados essenciais são omitidos ou registrados de forma incompleta, o diagnóstico perde precisão e a escolha do elastômero, do rotor ou da solução técnica deixa de acompanhar as condições reais do processo. Dessa forma, cresce o risco de reincidência da mesma falha em ciclos curtos de operação.
Informações como tipo de fluido, temperatura, pH, presença de sólidos, frequência de CIP, ocorrência de trabalho a seco e histórico de pressão de descarga são determinantes para interpretar o mecanismo de desgaste observado nas peças. Além disso, o registro fotográfico da falha e a coleta estruturada de dados permitem comparar padrões de dano e identificar se o comportamento decorre de ataque químico, carga mecânica indevida ou condições transientes de processo.
Quando esses dados chegam completos, o fabricante ou parceiro técnico consegue correlacionar as evidências com a aplicação real, reduzindo tentativas, acelerando recomendações e prevenindo substituições inadequadas. Ao mesmo tempo, o PCM ganha previsibilidade e estabelece parâmetros mais firmes de seleção e inspeção ao longo dos ciclos produtivos.
